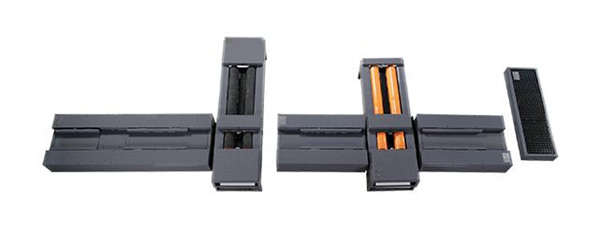

מסלול בדיקת אופנוע

דֶגֶם

סוג 750q (כל הדגמים)

סוג 750 (דו גלגלים)

בַּקָשָׁה

עומס גלגלים (ק"ג)

≤750

≤400

רוחב הצמיגים (מ"מ)

40-250

40-250

בסיס גלגלים (מ"מ)

900-2,000

900-1,700

פינוי קרקע

≥65

≥65

רוחב פנימי של גלגל אחורי של אופנוע רגיל תלת גלגלים

≥800

גלגל אחורי רוחב חיצוני של אופנוע רגיל תלת גלגלים

≤1,600

בדיקת עומס גלגל אופנוע

גודל צלחת שקילה (l x w)

430x600; 430x1,000

430x300

מקס. משקל (ק"ג)

750

400

רזולוציה (ק"ג)

1

שגיאת אינדיקציה

± 0.2%FS, כאשר העומס הוא ≤10%FS;

± 2%FS, כאשר העומס הוא ＞ 10%.

הגודל הכללי (LXWXH) מ"מ

1,700x530x178

400x530x158

מבחן בלם אופנוע

עומס מדורג (ק"ג)

750

400

כוח מנוע (kw)

2x0.75kW

0.75kW

גודל רולר (מ"מ)

Φ195x1,000 (רולר ארוך)

Φ195x300 (רולר קצר)

Φ195x300

מרחק מרכז רולר (מ"מ)

310

310

מקסימום מדיד. כוח בלימה (n)

3,000

3,000

שגיאת אינדיקציה של כוח הבלימה

＜ ± 3%

ספק כוח מנועי

AC380 ± 10%

לחץ עבודה (MPA)

0.6-0.8

הגודל הכללי (LXWXH) מ"מ

2720x750x250

1,160x750x300

מבחן מהירות אופנוע

עומס מדורג (ק"ג)

750

400

כוח מנוע (kw)

3

3

גודל רולר (מ"מ)

Φ190x1,000 (רולר ארוך)

Φ190x300 (רולר קצר)

Φ190x300

מרחק מרכז רולר (מ"מ)

310

310

מקסימום מדיד. מהירות (קמ"ש)

60

רזולוציה (קמ"ש)

0.1

ספק כוח מנועי

AC380 ± 10%

לחץ עבודה (MPA)

0.6-0.8

הגודל הכללי (LXWXH) מ"מ

2,300x750x250

1,160x750x250

יישור גלגל אופנוע

המרחק המרכזי של מהדקים קדמיים ואחוריים (מ"מ)

1,447

מהדק שבץ יעיל (מ"מ)

40-250

מדידה מקסימאלית (מ"מ)

± 10

שגיאת אינדיקציה (MM)

± 0.2

לחץ עבודה (MPA)

0.6-0.8

הגודל הכללי (LXWXH) מ"מ

2,580x890x250

מהדק אופנוע

מהדק אורך יעיל (מ"מ)

1,000

מהדק שבץ יעיל (מ"מ)

50-250

לחץ מקור (MPA)

0.6-0.8

הגודל הכללי (LXWXH) מ"מ

1,430x900x321
